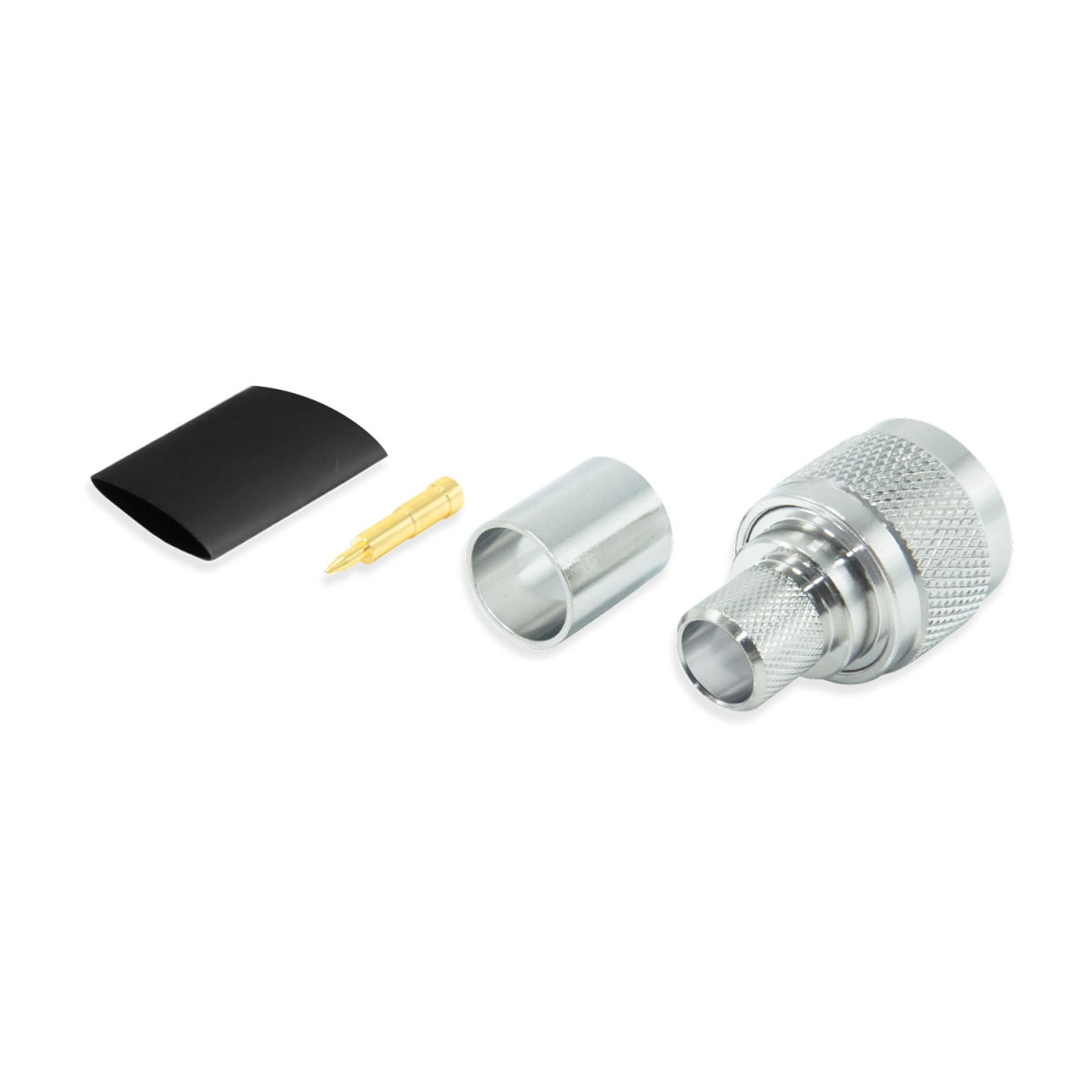

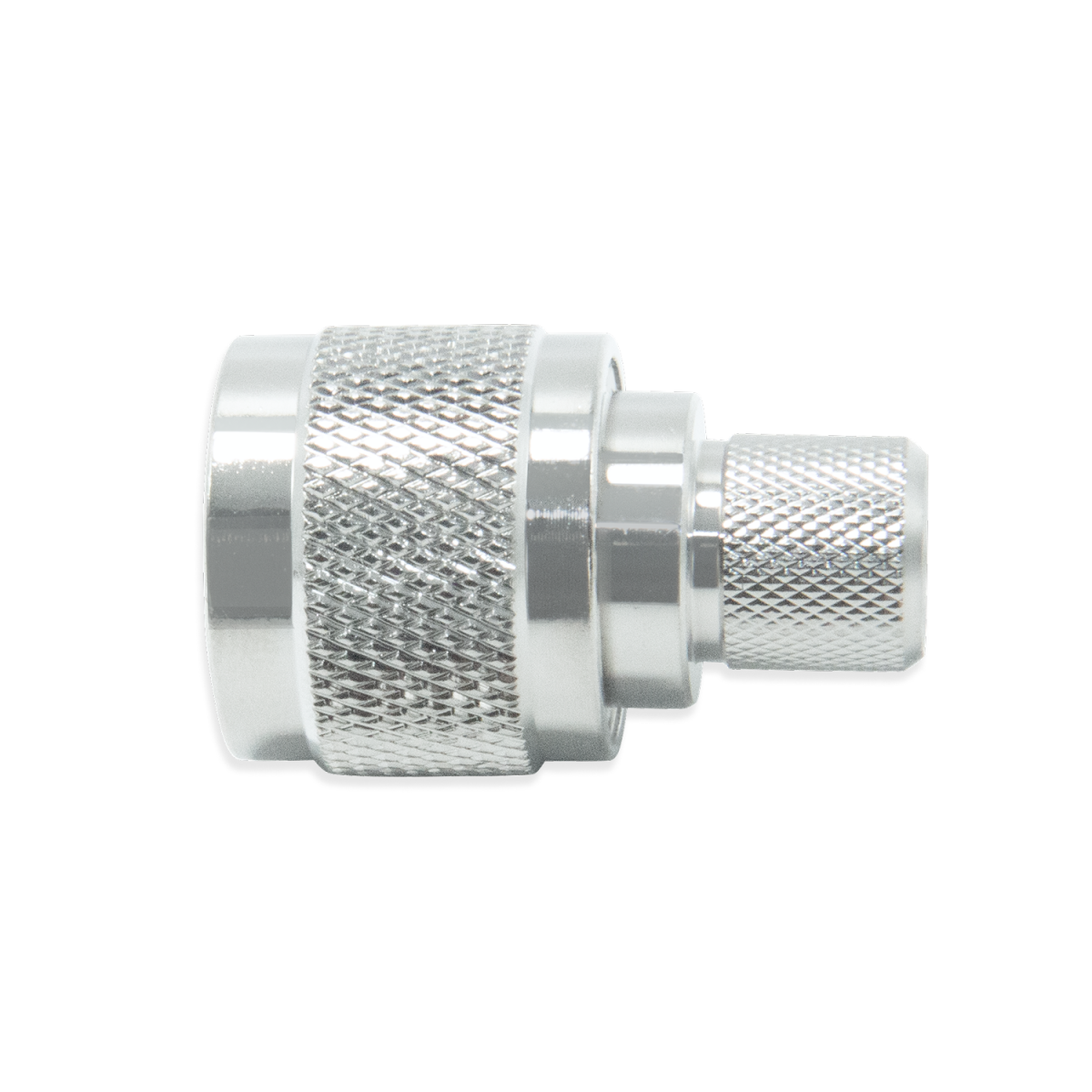

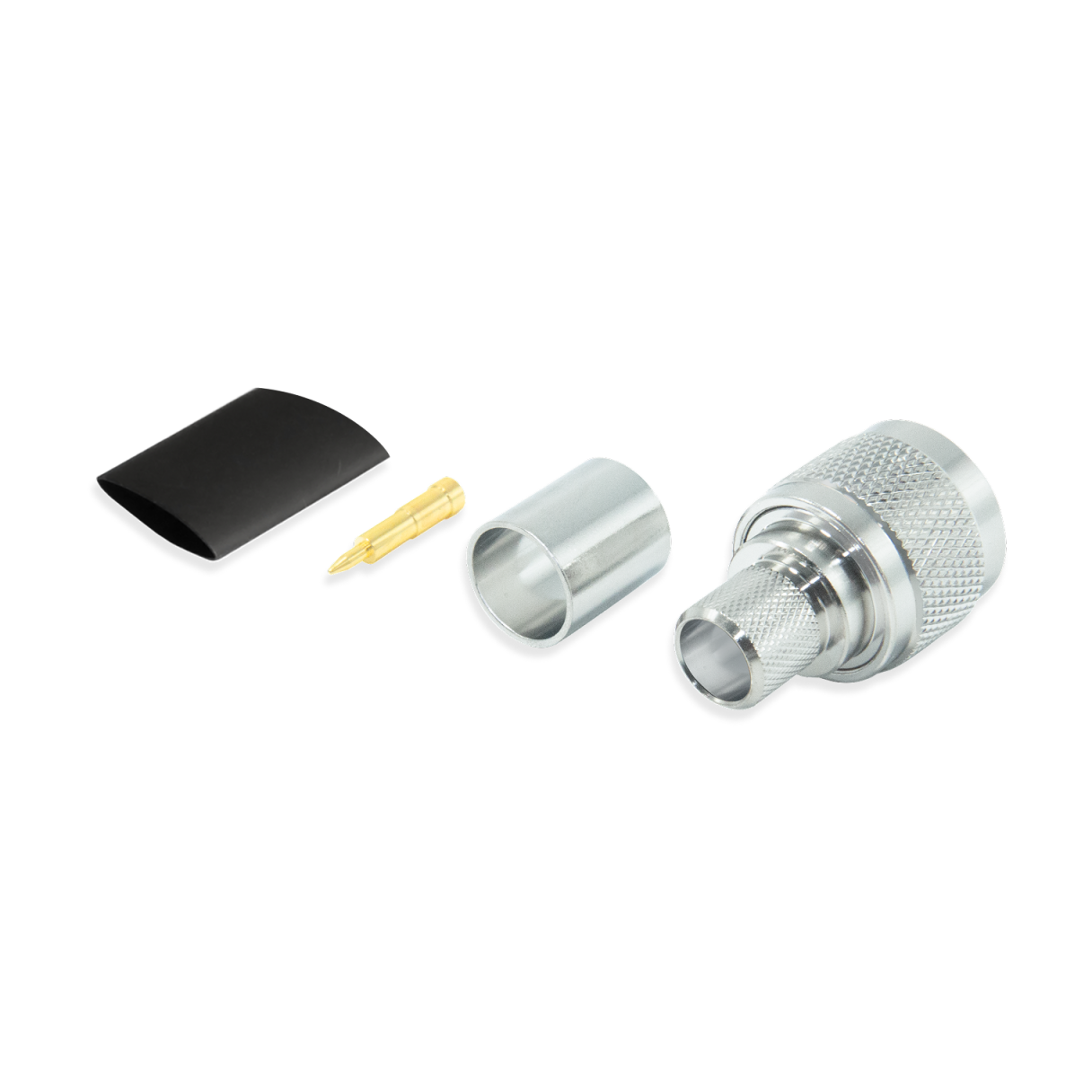

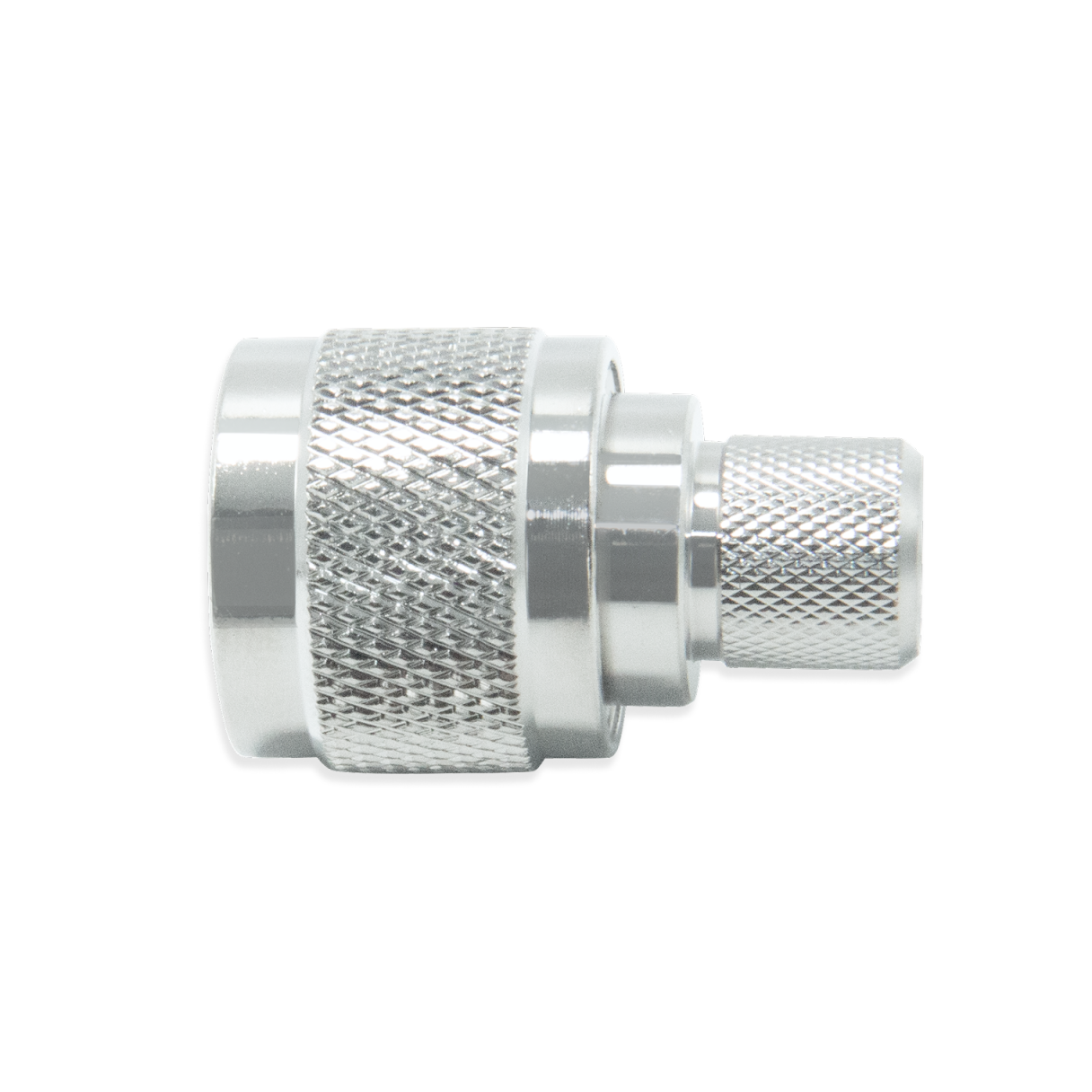

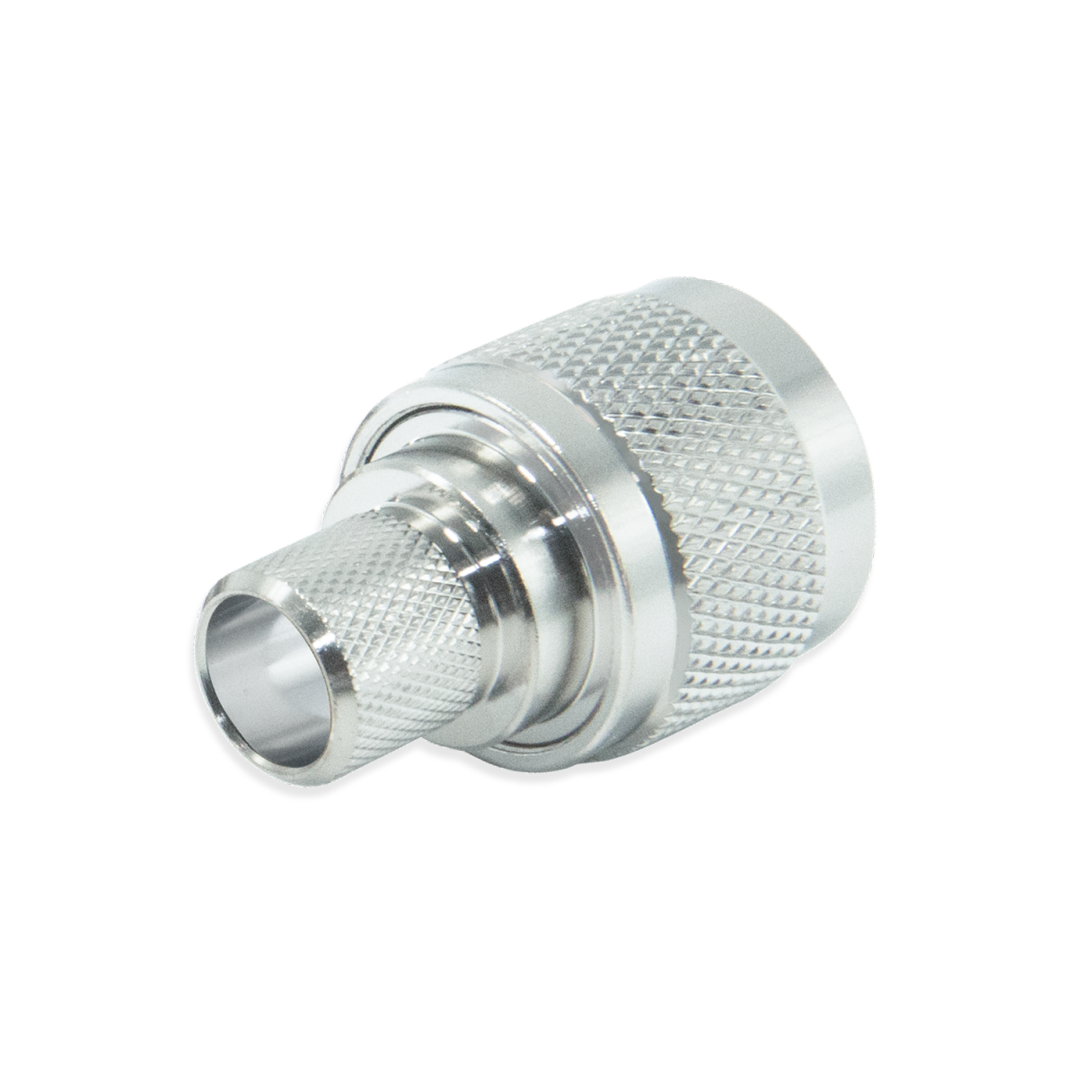

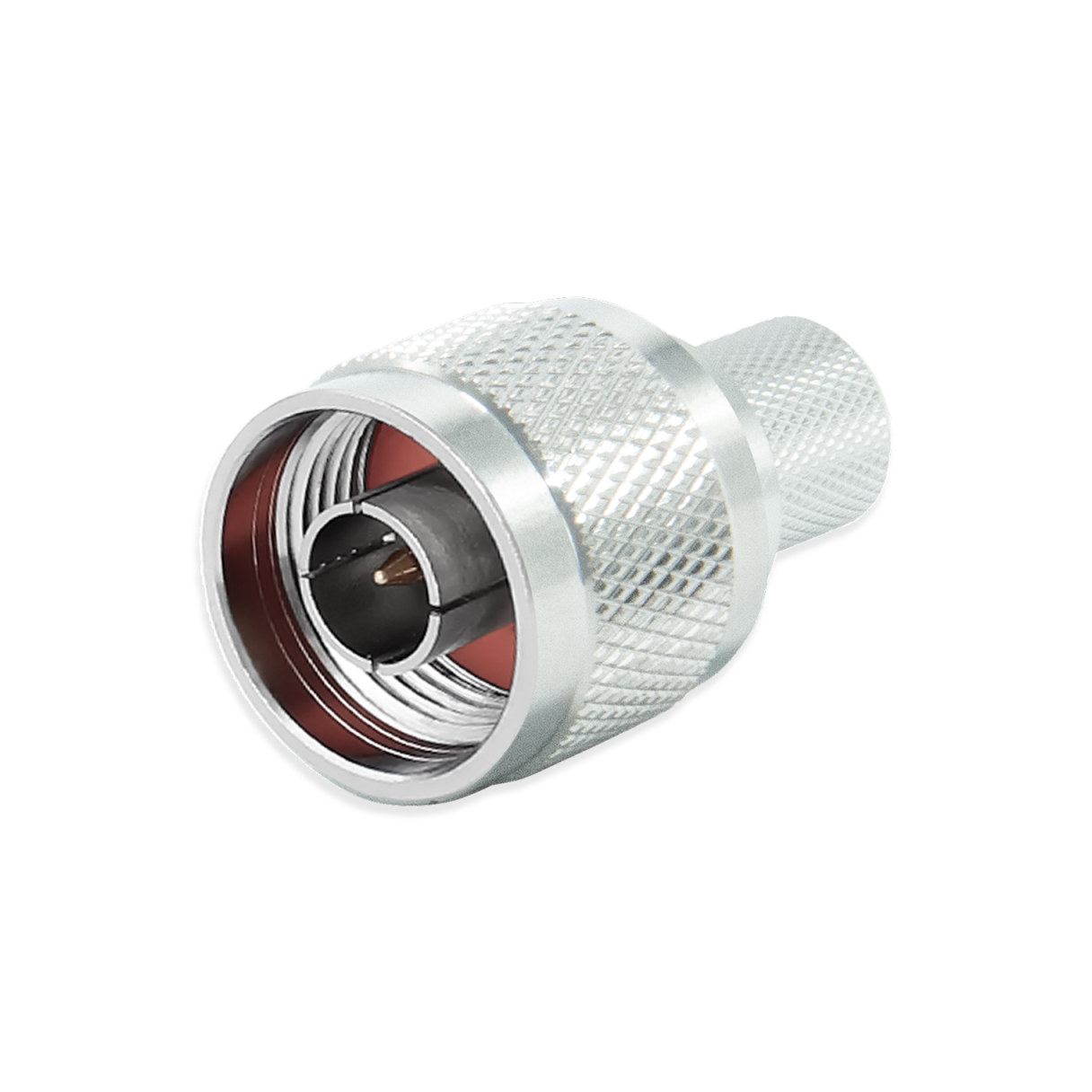

Разъем N-male/RG-213
Описание
ВЧ разъем N-male/RG-213 - предназначен для соединения коаксиального кабеля марки RG-213 с оборудованием и (или) для соединения двух коаксиальных кабелей друг с другом.
Документация
Тех. паспорт
Характеристики
| Параметр | Значение |
| ВЧ разъем | N-male/RG-213 |
| Серия | N |
| Тип центрального контакта | штекер (male) |
| Марка кабеля | RG-213 |
| Волновое сопротивление | 50 Ом |
| Диапазон рабочих частот, МГц | до 3 ГГц |
| КСВН | ≤1.2 |
| Испытательное напряжение | 1500 В эфф. |
| Рабочее напряжение | 500 В эфф. |
| Монтаж оплетки | обжим |
| Монтаж центрального контакта | пайка |
| Корпус | латунь, покрытая никелем |
| Центральный контакт | мягкая латунь, покрытая золотом |
| Диэлектрик | тефлон |
| Конструктивное исполнение | прямой |
| Вес | 28.5 г |
Комплектация
| № | Наименование | Кол-во |
| 1 | Разъем N-male/RG-213 | 1 шт. |
