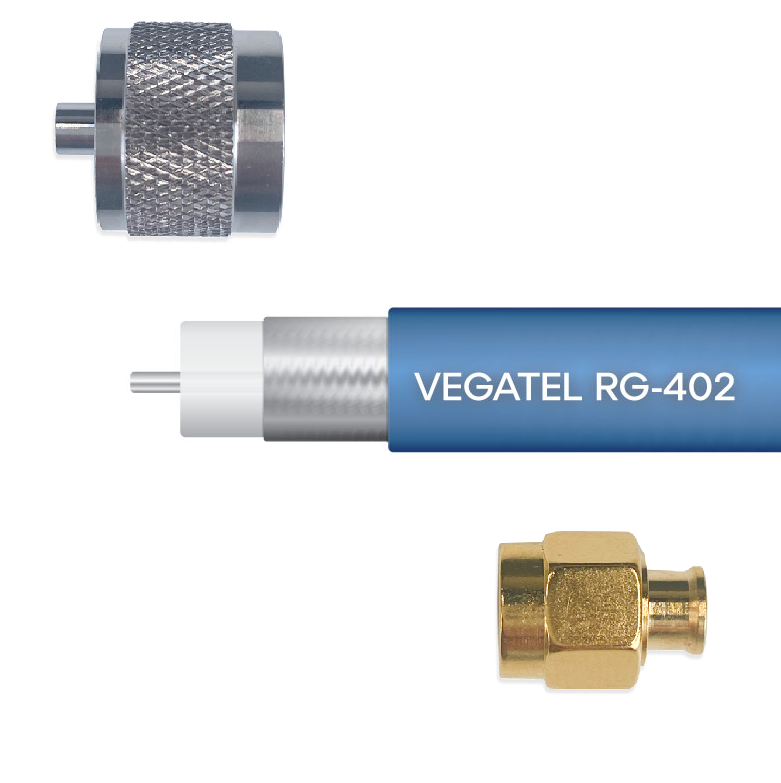

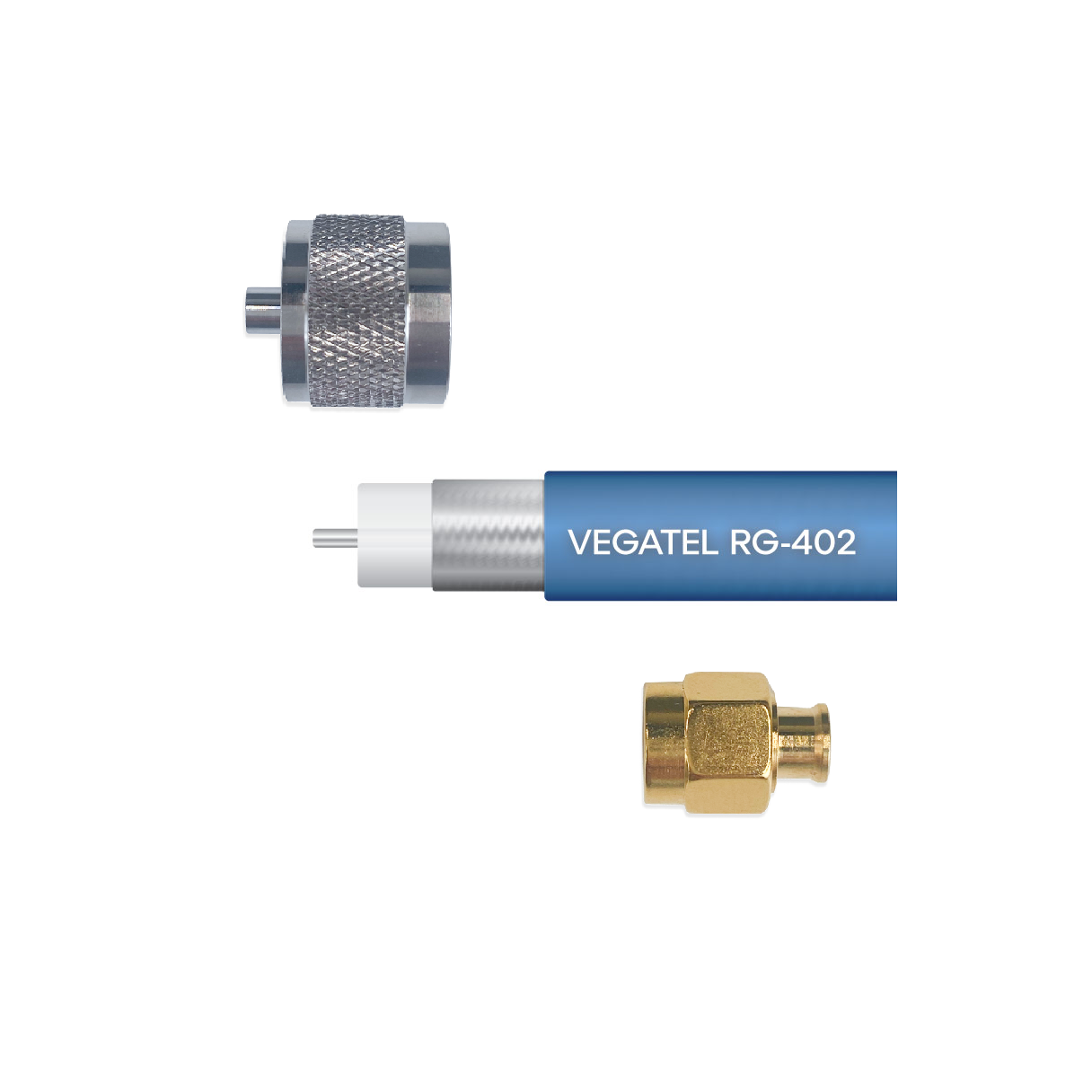

Кабельная сборка VEGATEL RG-402 (SMA-male - N-male)
1 668 ₽
за шт.3 054 ₽
за шт.5 364 ₽
за шт.7 674 ₽
за шт.9 984 ₽
за шт.Описание
Кабельная сборка VEGATEL RG-402 (SMA-male - N-male) - предназначена для соединения элементов системы, в которой требуется высокая точность передачи сигнала в сочетании с высокой гибкостью.
Комплектация товара (длина и тип разъемов) может быть изменена под заказ.
Характеристики
Кабель RG-402
| Параметр | Значение |
| Сопротивление | 50±2 Ом |
| Погонная емкость | 95 пФ/м |
| Коэффициент укорочения | 1,43 |
| Диаметр центральной жилы | 0,94 мм |
| Материал центральной жилы | SPC |
| Диаметр диэлектрика | 2,95 мм |
| Материал диэлектрика | PTFE |
| Внешний диаметр оболочки | 4,1 мм |
| Материал оболочки | FEP |
| Плотность основного экрана | 100% |
| Диаметр оплетки | 3,58 мм |
| Материал оплетки | TC |
| Срок службы изделия | 20 лет |
| Температура эксплуатации | от -55℃ до +125℃ |
| Температура инсталляции | от -55℃ до +125℃ |

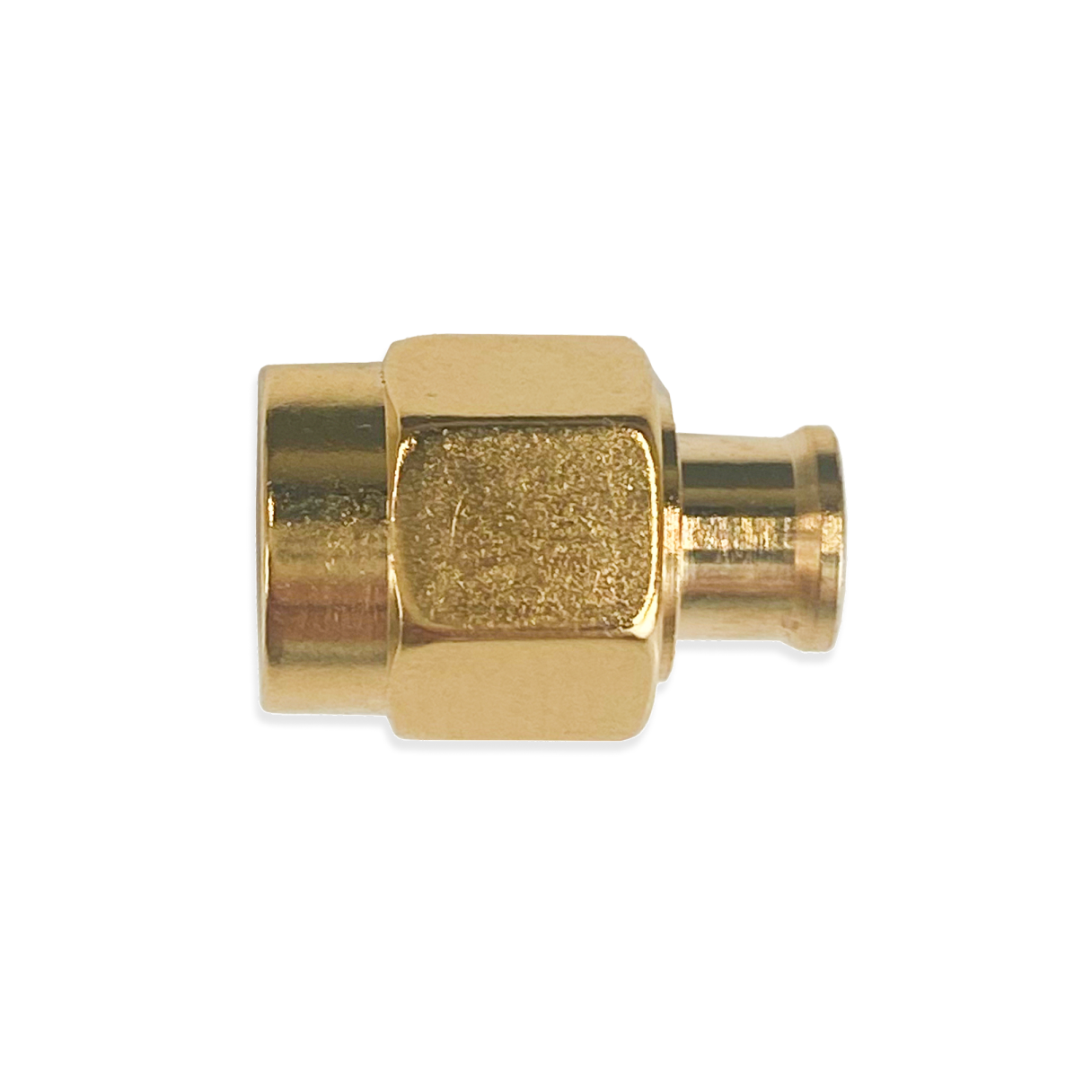

Разъем SMA-male
| Параметр | Значение |
| ВЧ разъем |
SMA-male/RG-402 |
|
Серия |
SMA |
| Тип центрального контакта | штырь (male) |
| Марка кабеля | RG-402 |
| Волновое сопротивление | 50 Ом |
|
|
до 14 ГГц |
|
Монтаж корпуса разъёма на кабель |
пайка |
|
Монтаж центральной жилы |
пайка |
| Покрытие корпуса | никель |
| Покрытие центр. контакта | золото |
| Диэлектрик | тефлон |
| Конструктивное исполнение | прямой |
| Вес | 7 г |

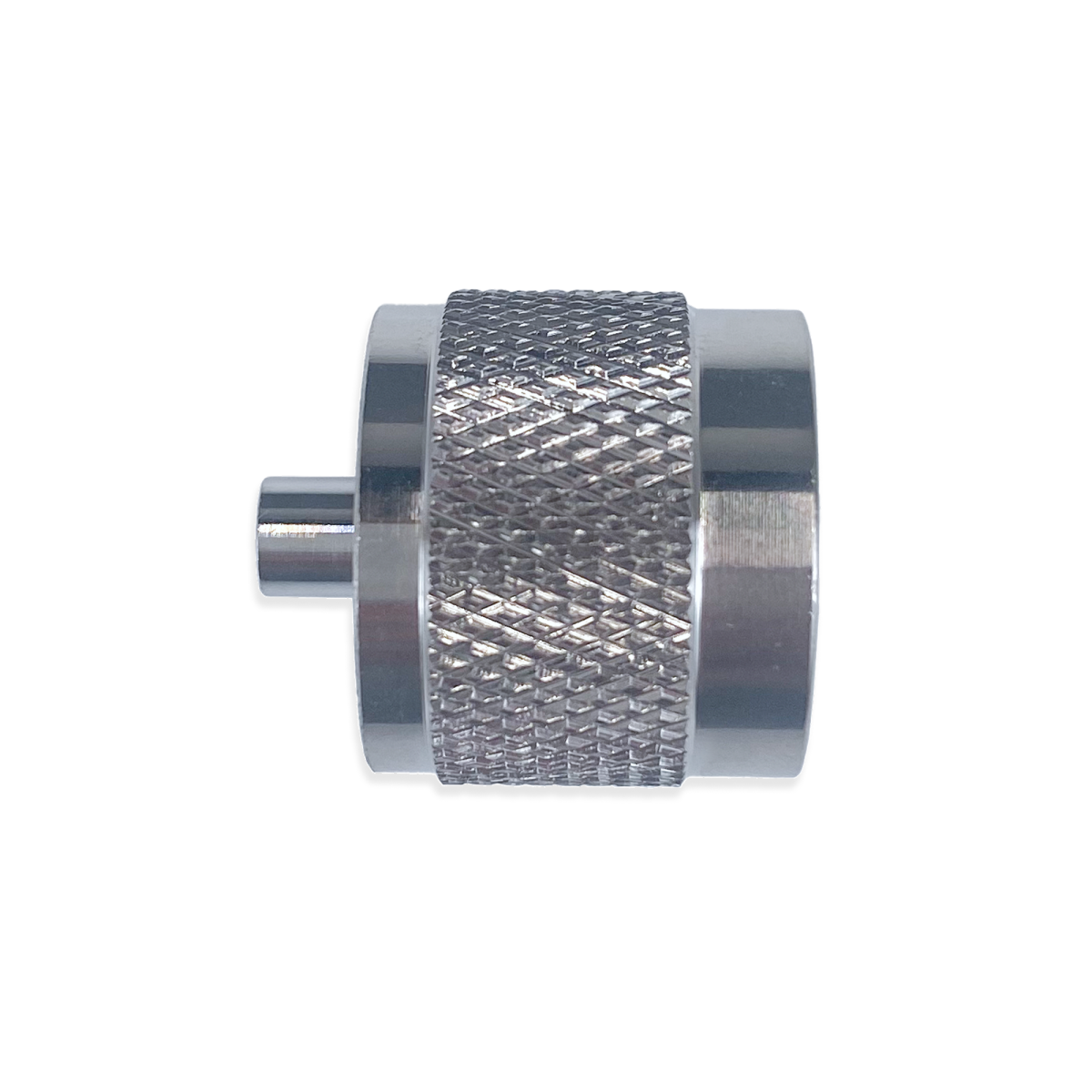

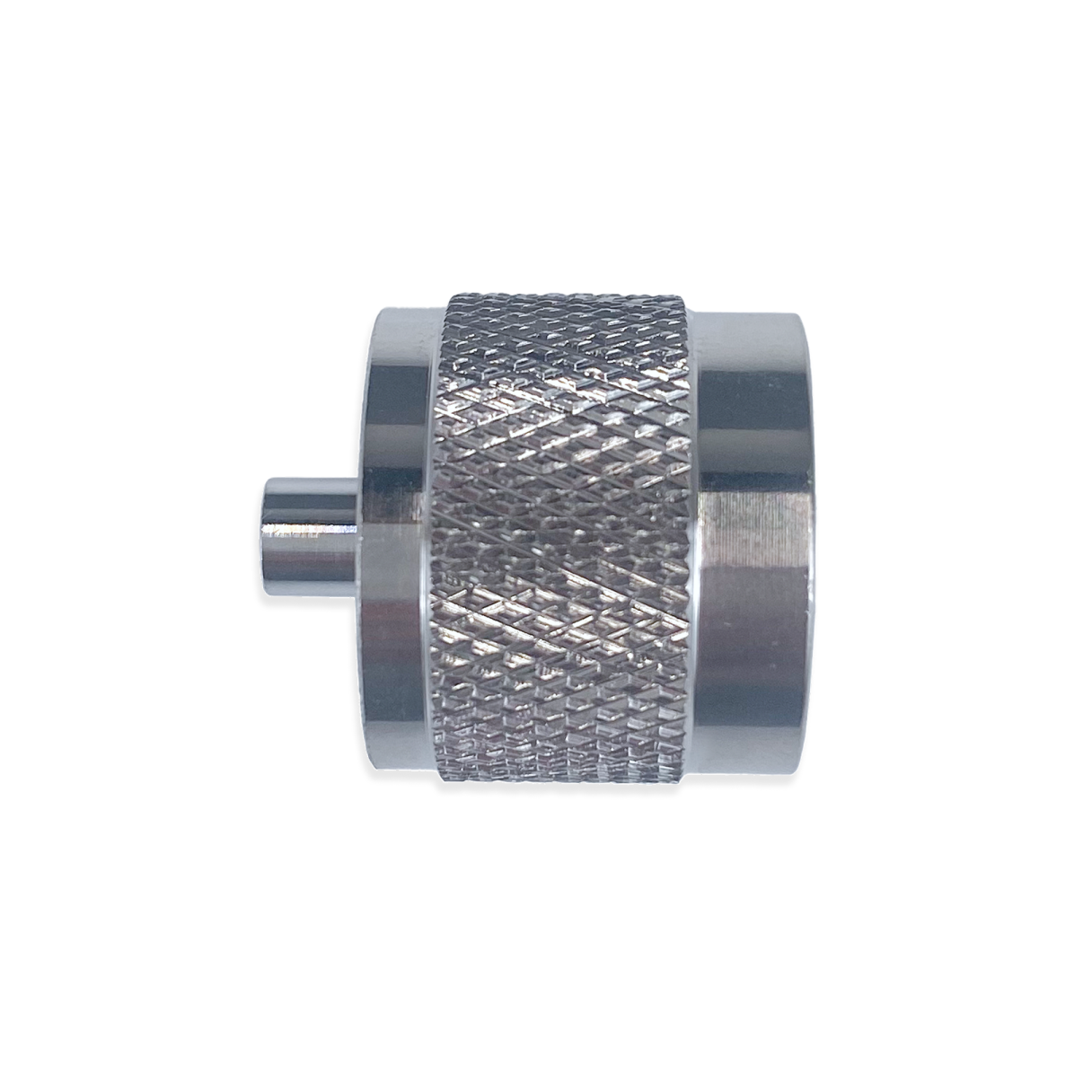

Разъем VEGATEL N-male
| Параметр | Значение |
| ВЧ разъем | N-male |
| Серия | N |
| Тип центрального контакта | штырь (male) |
| Марка кабеля | RG-402 |
| Волновое сопротивление | 50 ом |
| Диапазон рабочих частот, МГц | до 11 ГГц |
| Монтаж оплетки | обжим |
| Монтаж центр. контакта | пайка |
| Покрытие корпуса | никель |
| Покрытие центр. контакта | золото |
| Диэлектрик | тефлон |
| Конструктивное исполнение | прямой |
| Вес | 40 г. |
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
SPC - Медь, покрытая серебром
PTFE - Тефлон
FEP - Фторэтиленпропилен
TC - Луженая медь
ТАБЛИЦА ЗАТУХАНИЯ
| Частота, МГц | Затухание, дБ/100м |
| 500 | 26 |
| 1000 | 39 |
| 3000 | 69 |
| 5000 | 95 |
| 10000 | 148 |
| 20000 | 230 |
Комплектация
| № | Наименование | Кол-во |
| 1 | Кабель RG-402 | от 1 до 50 м. |
| 2 | Разъем VEGATEL SMA-male/RG-402 | 1 шт. |
| 3 | Разъем N-male | 1 шт. |
