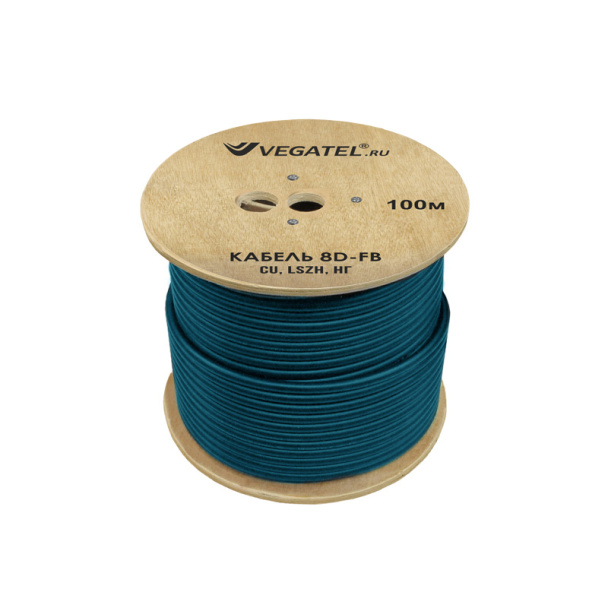

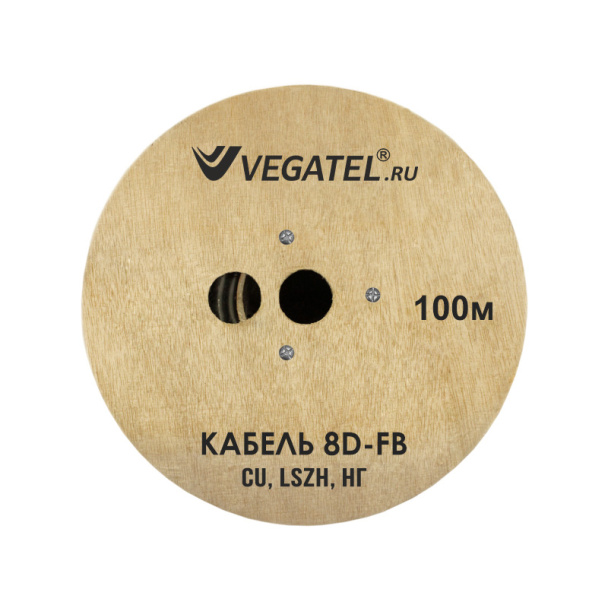

Кабель коаксиальный VEGATEL 8D-FB Cu (ГОСТ, синий)
.jpg)
Марка кабеля
8D-FB
Сопротивление
50±2 Ом
Внешний диаметр оболочки
11,1 мм
Все характеристики Запросить тестовый образецПрофессиональный ВЧ кабель, выполненный в соответствии с противопожарными требованиями
HFLTx, НГ ГОСТ 31565 – 2012.
Подробнее о необходимости сертификации кабеля описано в статье: "Требования к сертификации коаксиального кабеля по ГОСТ"
Гарантия от производителя - 1 год.
Цвет и комплектация товара могут изменяться производителем без ухудшения функциональных возможностей оборудования.
ЦВЕТ
- синий
ОБЛАСТИ ПРИМЕНЕНИЯ
- Системы усиления сотового сигнала всех стандартов.
- Кабельные сборки 50 Ом различного назначения.
- Тракты для подключения различных антенн 50 Ом.
- Антенно-фидерные устройства (АФУ).
- Wi-Fi/WiMax системы.
- Базовые станции операторов связи.
- Радиостанции, ретрансляторы и др. радиооборудование 50 Ом.
Документация
Тех. паспорт
Характеристики
| Параметр | Значение |
| Сопротивление | 50±2 Ом |
| Погонная емкость | 84,7 пФ/м |
| Коэффициент укорочения | 1,27 |
| Диаметр центральной жилы | 2,6 мм |
| Материал центральной жилы | ВС |
| Диаметр диэлектрика | 7,5 мм |
| Материал диэлектрика | FPE |
| Внешний диаметр оболочки | 11,1 мм |
| Материал оболочки | PVC пониженной пожароопасности с низким дымо-газовыделением |
| Основной экран | DF |
| Плотность основного экрана | 100% |
| Конфигурация оплетки | 168*0.16 |
| Плотность оплетки | 95% |
| Вес бухты | 14,3 кг |
| Габариты бухты | Ø37 см х 20 см |
| Упаковка | бухта 100 м |
| Срок службы изделия | 20 лет |
| Температура эксплуатации | от -60℃ до +80℃ |
| Температура инсталляции | от -25℃ до +50℃ |
| Рабочая частота | до 6 ГГц |
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
BC - Чистая медь
FPE - Физически вспененный полиэтилен
PVC - Поливинилхлорид
DF - Двухсторонняя алюминиевая фольга на лавсановой основе
ТАБЛИЦА ЗАТУХАНИЯ
| Частота, МГц | Затухание, дБ/100м | Частота, МГц | Затухание, дБ/100м |
| 150 | 4,9 | 1200 | 16,1 |
| 450 | 9,2 | 1800 | 21,0 |
| 800 | 12,7 | 1900 | 21,7 |
| 900 | 13,6 | 2450 | 25,1 |

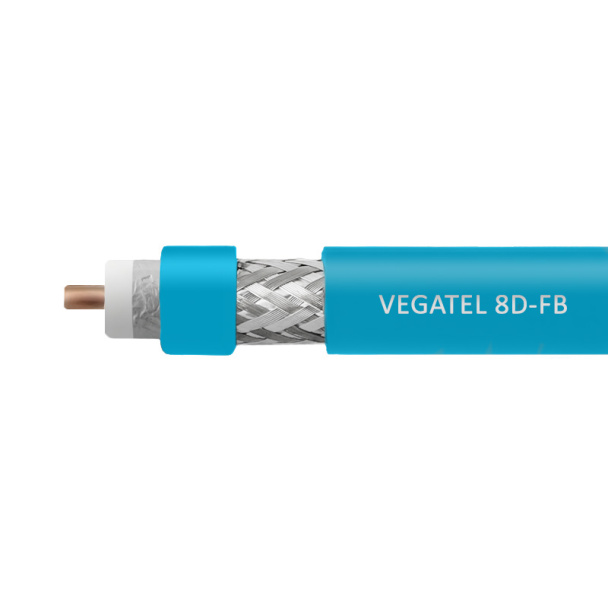

Центральный проводник выполнен из чистой меди. Благодаря этому обеспечиваются низкие потери сигнала и высокая механическая прочность. Сочетание двухслойной фольги на лавсановой основе (основной экран) и внешней оплётки высокой плотности позволяет обеспечить хорошую помехозащищённость. Кабель обладает высоким уровнем гибкости и прочности. Внешняя оболочка выполнена из светостабилизированного PVC пониженной пожароопасности с низким дымо-газовыделением. Наличие этого сертифицированного диэлектрика позволяет использовать кабель VEGATEL 8D-FB Cu (ГОСТ, синий) в местах массового скопления людей: торговых центрах, магазинах и офисах.
